Комплектующие для монтажа сотового поликарбоната

Для лёгкой сборки и удобства монтажа конструкций из сотового поликарбоната разработано множество специальных поликарбонатных и алюминиевых профильных систем, а так же крепежных элементов.

Необходимые монтажные элементы:

  •  торцевой профиль
  • соединительный профиль
  • коньковый профиль
  • угловой профиль
  • пристенный профиль
  • термошайбы
  • перфорированная и герметизирующая лента
  • соединительные алюминиевые профили с резиновыми уплотнителями и декоративной крышкой

ПОЛИКАРБОНАТНЫЕ ПРОФИЛИ

Поликарбонатные профили безукоризненно совместимы с панелями ячеистого (сотового) поликарбоната как по цвету, так и по механическим свойствам (имеют тот же радиус изгиба, термическое расширение и т.д.). В процессе производства на профили наносится соэкструзионный слой для защиты от UV-излучений. Профили элементарны в сборке и имеют возможность привязки к существующим конструкциям. Благодаря полной идентичности исходного материала панелей и профилей сборная конструкция выглядит исключительно гармонично.

Торцевые поликарбонатные профили

Торцевой поликарбонатный профиль (для ассоциации с формой сечения его еще называют U-образный или П-образный) предназначен для закрытия торцов панелей сотового поликарбоната, обеспечивает защиту от попадания внутрь грязи и пыли, мелких насекомых, а так же отвод конденсата из полости панели. При использовании в качестве нижнего торцевого профиля при монтаже сотового поликарбоната в светопрозрачных отапливаемых конструкциях, рекомендуется для обеспечения стока конденсата из внутренних полостей панели просверлить внутри профиля вытянутые по длине отверстия диаметром 5 мм с шагом 300 мм. Данные профили могут использоваться также для обрамления кромок листов, под панель каждой толщины используется свой профиль. Цветовая гамма соответствует цветовой гамме панелей. Длина профиля соответствует ширине панелей — 2,1 метра.

Соединительные поликарбонатные профили

  • Н-образный профиль

Данный поликарбонатный профиль имеет Н-образное сечение, поэтому его часто называют «Н-профиль». Н-образный профиль — это самое простое и дешевое решение соединения панелей. Профиль защищен от воздействия солнечной радиации с наружной стороны. Соединение панелей сотового поликарбоната производится с одновременным креплением профиля к конструкции. Н-образный профиль может быть изогнут вместе с плитами сотового поликарбоната до минимально допустимого радиуса изгиба плит. Цветовая гамма соответствует цветовой гамме панелей. Длина профиля — 6 метров.

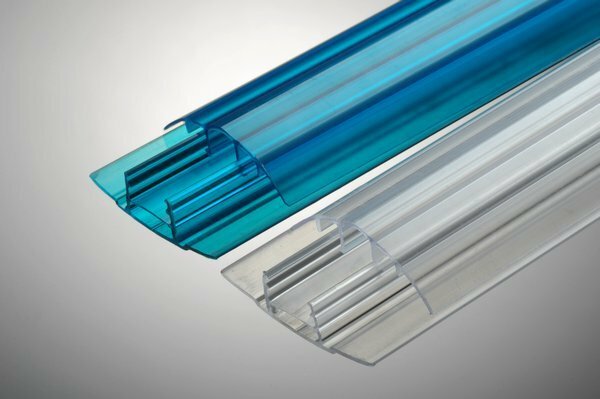

  • HCP-профиль

Достоинством НСР-профиля является его универсальность — наличие фиксаторов позволяет профилю фиксировать сотовый поликарбонат в двух положениях. Профиль состоит из двух частей — «базы» и защелкивающейся «крышки». Этот профиль имеет широкое применение, может использоваться как при вертикальном остеклении, так и для конструкций перекрытия. Он великолепно гнется и с успехом используется при создании арочных перекрытий. Использование этого профиля позволяет не только надежно соединить листы и закрепить их в конструкции, но и обеспечивает необходимый зазор для термического расширения панелей. Для соединения панелей сотового поликарбоната и привязки их к каркасу следует в «базе» (нижней части профиля) просверлить отверстия с шагом 300 мм, диаметр которых должен быть несколько больше диаметра самореза, а при большой протяженности стыка – вытянутыми по длине, с помощью саморезов прикрепить «базу» профиля к каркасу, с обеих сторон «базы» уложить панели таким образом, чтобы они опирались на "базу" и оставляли при этом необходимый зазор на термическое расширение панелей (3-5 мм в зависимости от ширины панели), установить «крышку» профиля, и, используя деревянную киянку, «защелкнуть» ее по всей длине профиля, соединяя с базой. В поликарбонатном профиле наличие фиксаторов на двух уровнях позволяет при нижнем положении осуществлять соединение панелей толщиной 6 мм, а при верхнем положении - 8 и 10 мм. Цветовая гамма соответствует цвету панелей. Длина профиля — 6 метров.

Коньковый профиль

Коньковый профиль – уникальное изделие, предназначенное для оформления конька крыши из сотового поликарбоната с креплением его к каркасу конструкции , для сопряжения угловых стыков панелей под углом > 90°. Коньковый профиль гармонично завершает конструкцию, оставляя при этом листам сотового поликарбоната возможность "чувствовать себя свободно" - т.е. расширяться - сжиматься при смене температур. Профиль плотно надевается на верхний торец панели, при этом необходимо оставлять зазор 4-5 мм на расширение панели. Коньковый профиль в коньке светопрозрачных кровельных конструкций выполняет так же функцию торцевого профиля, защищает панели сотового поликарбоната от проникновения внутрь пыли и влаги. Цвет: прозрачный. Длина профиля — 6 метров.

Угловой профиль

Угловой профиль предназначен для сопряжения угловых стыков панелей сотового поликарбоната при монтаже светопрозрачных конструкций различного назначения. Для соединения панелей сотового поликарбоната и привязки их к каркасу следует торцы панелей завести в пазы профиля таким образом, чтобы в них оставался термический зазор 3-5 мм (в зависимости от ширины панели). Конструкция углового поликарбонатного профиля позволяет надежно удерживать панели, установленные под прямым углом друг к другу. Цвет: прозрачный. Длина профиля — 6 метров.

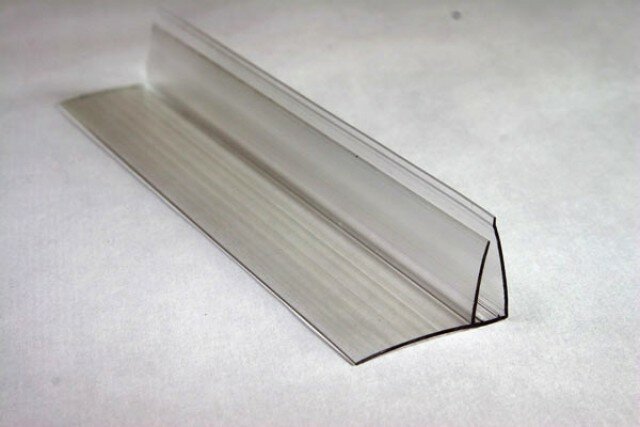

Пристенный профиль

Пристенный профиль создан для удобства монтажа светопрозрачных козырьков и навесов при примыкании панелей сотового поликарбоната к стене. Он выполняет функции торцевого профиля и обеспечивает герметичность узла примыкания покрытия к существующей вертикальной конструкции. Профиль крепится к стене несущим элементом каркаса металлической или деревянной конструкции (труба квадратного сечения, уголок, балка). Торец панели легко вставляется в паз пристенного профиля. Цвет: прозрачный. Длина профиля - 6 метров.

 Достоинства поликарбонатных профилей:

  •  быстрый и легкий монтаж;
  • беспроблемное создание арочных перекрытий (профиль можно сгибать в соответствии с рекомендуемыми радиусами для сотового поликарбоната);
  • ударопрочность, пожаробезопасность;
  • поликарбонатные профили безукоризненно совместимы с панелями сотового поликарбоната как по цвету, так и по механическим свойствам;
  • конструкция из сотового поликарбоната с использованием соединительных поликарбонатных профилей выглядит монолитной;
  • профили адаптированы к наружному применению.
